대형 LED 화면에 영상을 표시하려면 화면 자체뿐 아니라, 입력 영상을 받아 LED 화면에 맞게 처리하고 전달하는 컨트롤러도 필요합니다. 화면의 크기와 해상도, 연결 구성을 고려한 장비 세팅이 함께 이루어져야 합니다.

라키아는 E대학의 LED 영상 시스템에 노바스타(NovaStar) VX2000 Pro 1대를 납품하고 세팅했습니다. 이번 프로젝트에서 라키아가 담당한 범위는 컨트롤러 납품 및 세팅이며, LED 디스플레이 시공은 별도로 진행됐습니다.

영상 처리와 LED 제어를 함께 맡는 NovaStar VX2000 Pro

노바스타(NovaStar) VX2000 Pro는 영상 처리와 LED 화면 제어 기능을 하나의 장비에 통합한 올인원 컨트롤러입니다. 외부 영상 신호를 받아 화면 크기와 배치에 맞게 조정하고, LED 수신 시스템으로 전달하는 역할을 합니다.

지원 기능에는 입력 영상의 크기 조정과 잘라내기, 레이어의 위치·크기 조정 등이 있습니다. 이번 E대학 현장에서는 해당 컨트롤러를 납품하고 현장 영상 시스템에 맞춰 세팅했습니다.

현장 LED 화면에 맞춘 컨트롤러 세팅

이번 현장의 연계 대상은 약 6 × 2.03m, 해상도 2,496 × 768픽셀의 LG LSGA026 LED 화면입니다. LED 화면은 일반적인 16:9 디스플레이와 화면 비율이 다를 수 있어, 입력 영상을 어떤 크기와 위치로 표시할지 함께 고려해야 합니다.

컨트롤러를 구성할 때는 화면 해상도와 연결된 수신 시스템, 입력 신호의 규격을 함께 살펴봅니다. 입력 영상의 비율을 유지해 표시할지, 화면에 맞춰 크기를 조정할지에 따라 보이는 결과도 달라집니다.

랙 배치와 후면 연결선 정리

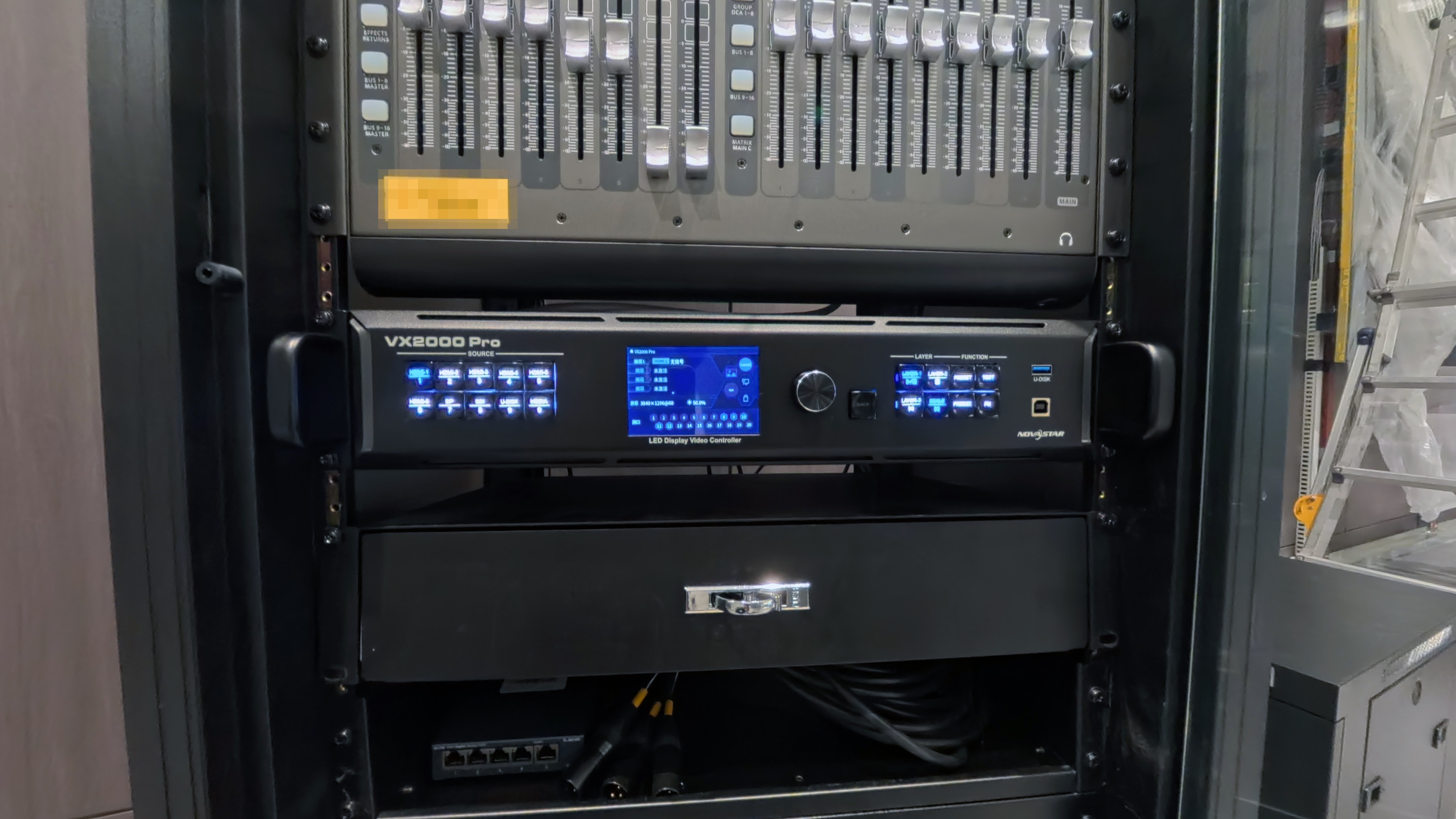

VX2000 Pro는 현장의 장비 랙에 배치했습니다. 전면에서는 장비의 상태와 조작부를 확인하고, 후면에서는 영상 입력과 LED 출력에 필요한 연결을 구성하는 방식입니다.

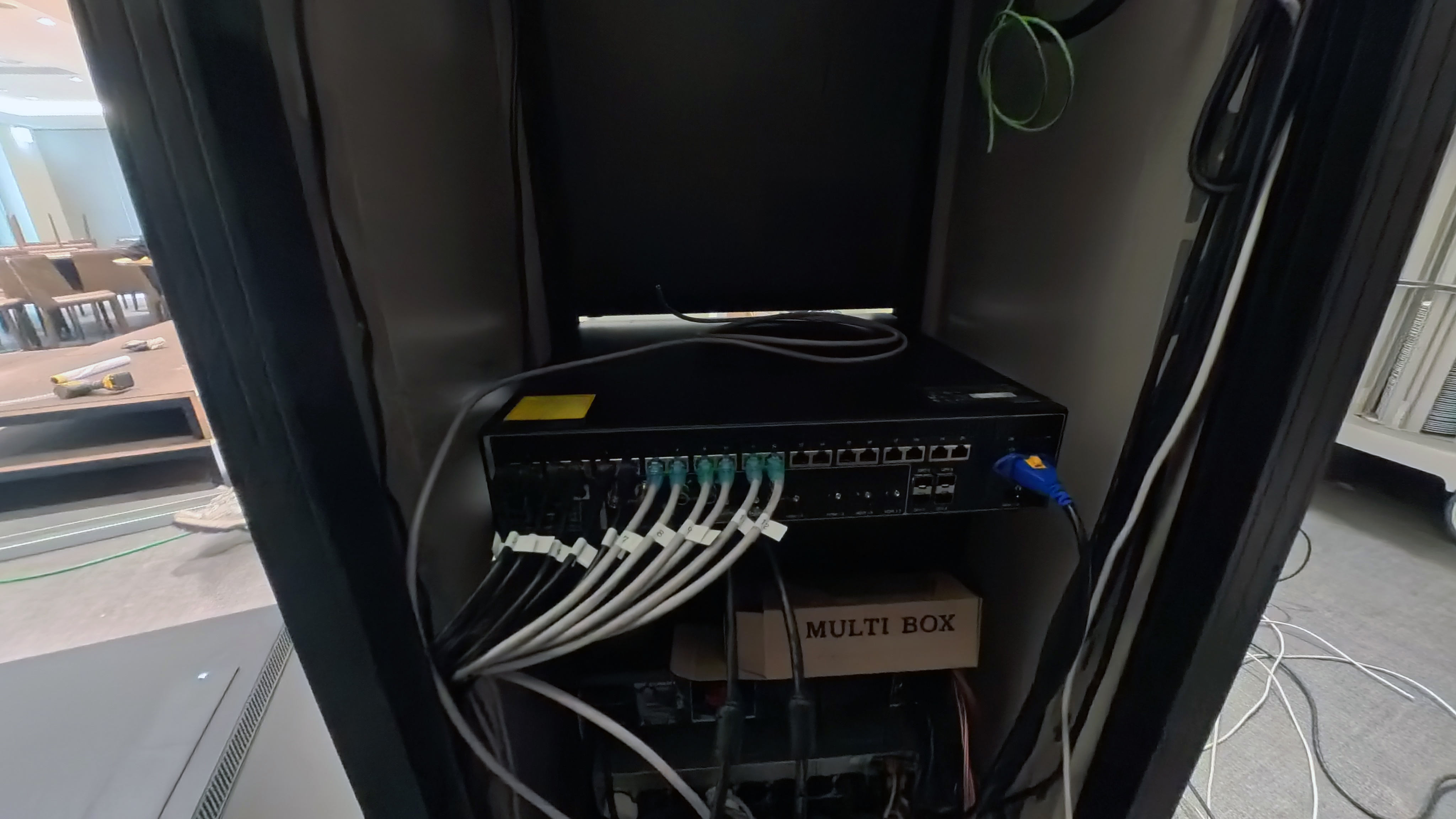

후면 연결선은 묶음으로 정리해 배선 경로를 모았습니다. 컨트롤러는 여러 신호선이 모이는 장비인 만큼, 연결부와 케이블 경로를 정리하는 작업도 함께 중요합니다.

LED 시공과 구분되는 영상 컨트롤러 납품·세팅

이번 사례에서 라키아는 LED 패널이나 구조물을 시공하지 않았습니다. VX2000 Pro 컨트롤러의 납품과 세팅을 맡아 현장 영상 시스템에 참여했습니다.

LED 화면과 영상 컨트롤러는 각각의 사양뿐 아니라 서로 연결되는 수신 시스템과 신호 구성도 함께 확인해야 합니다. LED 영상 제어 장비 도입을 검토하고 있다면, 화면 모델·해상도·수신카드 정보와 사용할 영상 입력을 기준으로 필요한 구성을 정리할 수 있습니다.
