전면의 큰 화면과 좌석마다 놓인 디스플레이가 있는 회의실에서는, 화면의 수만큼 영상의 사용 방식도 다양해집니다. 같은 자료를 모두 함께 볼 때도 있고, 필요한 자료를 선택해 서로 다른 화면에 보여줘야 할 때도 있습니다.

라키아는 KT 광화문 EAST 회의 공간에 Crestron DM NVX를 중심으로 영상 전송 시스템을 구성했습니다. 좌석의 유선 HDMI 입력과 AirMedia 무선 화면 공유를 다중 디스플레이 환경에 연결하고, 회의 상황에 맞춰 영상 소스와 출력 대상을 선택하도록 연동한 사례입니다.

같은 화면을 함께 보고, 필요한 영상은 따로 선택

이 공간은 전면 비디오월과 좌석 디스플레이를 함께 사용하는 구조입니다. 전체가 같은 발표 자료를 확인할 때는 동일한 소스를 여러 화면에 배포하고, 개별 화면이 필요한 상황에는 출력별로 소스를 선택할 수 있도록 구성했습니다.

사진에서는 전면과 좌석 디스플레이에 같은 콘텐츠가 표시된 모습을 볼 수 있습니다. 화면을 단순히 복제하는 데 그치지 않고, 어떤 입력을 어느 화면에 보여줄지 선택할 수 있는 영상 운용이 이번 시스템의 핵심입니다.

다수의 입력과 출력을 연결하는 Crestron DM NVX

크레스트론(Crestron) DM NVX는 영상 신호를 네트워크를 통해 전송하는 AV-over-IP 솔루션입니다. 영상 입력이 있는 위치와 화면이 있는 위치를 네트워크 기반으로 연결해, 시스템에 구성된 소스와 출력 사이의 영상 경로를 선택합니다.

KT 광화문 EAST는 좌석마다 자료를 입력하는 지점이 있고, 전면 비디오월과 좌석 디스플레이 등 출력 대상도 많습니다. 라키아는 이처럼 입력과 출력이 공간 전반에 분산된 환경에 NVX를 적용해 영상 경로를 구성했습니다.

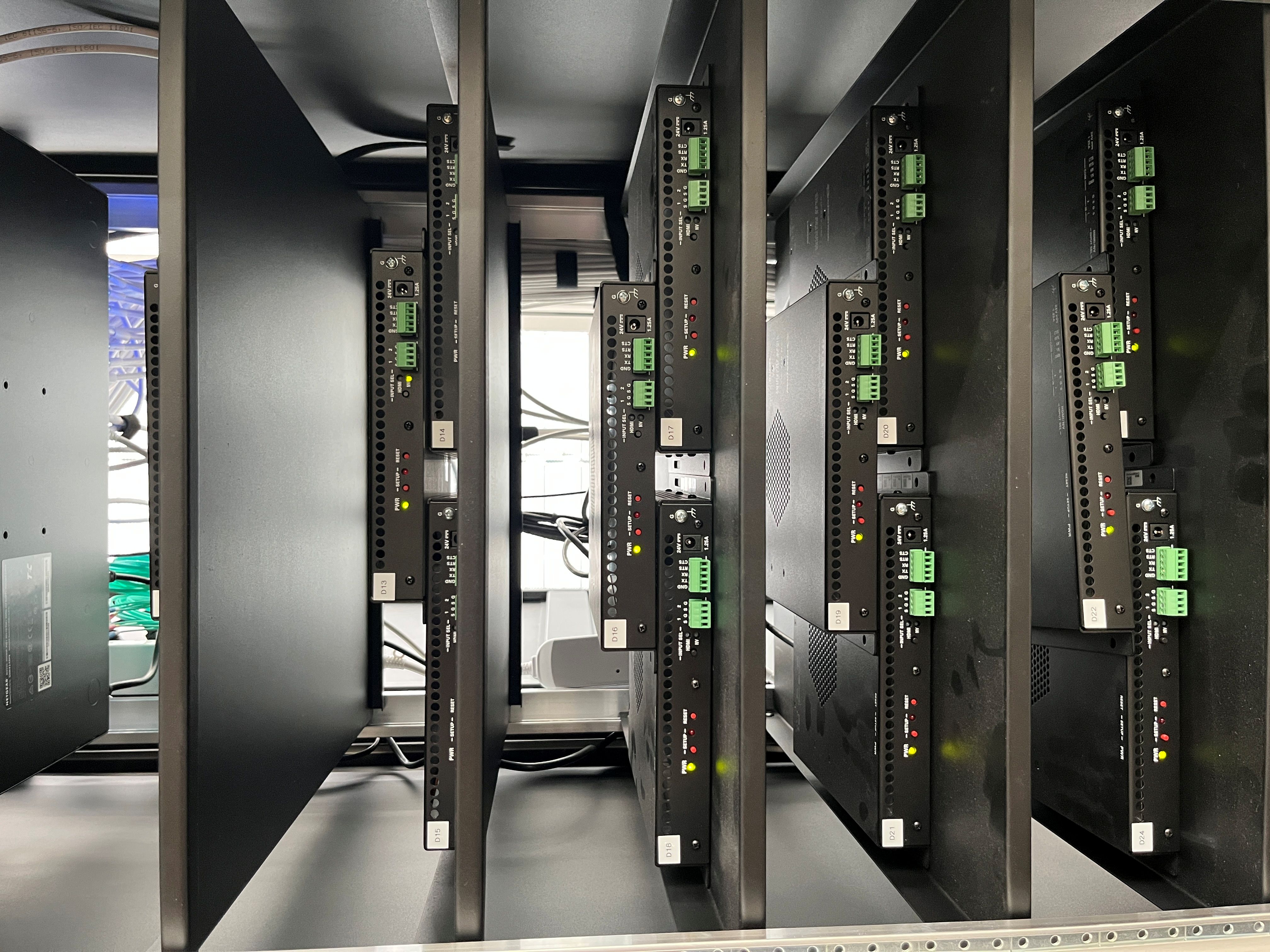

이번 프로젝트에는 Crestron DM NVX 장비를 총 61대 적용했습니다. 다수의 영상 입력과 출력을 연결하는 규모에 맞춰, 영상 라우팅과 이를 뒷받침하는 네트워크를 함께 구성했습니다.

기존 매트릭스 방식에서도 다중 화면 운용은 가능합니다. 다만 입력·출력 수가 많고 여러 위치에 분산되면, 스위처의 입출력 용량과 중앙까지의 배선·연장 구성을 함께 검토해야 합니다. 이번에는 분산된 소스와 화면을 네트워크로 묶는 NVX 방식을 적용해 다수의 영상 경로를 관리하도록 구성했습니다.

향후 소스나 화면을 추가할 때도 네트워크 포트·대역폭과 전원, 지원 해상도 및 제어 설정을 검토해 확장할 수 있습니다. 장비를 추가하는 것과 함께 실제 운영에 필요한 영상 선택 방식도 정해야 합니다.

전면 비디오월의 화면 구성과 NVX 영상 전송

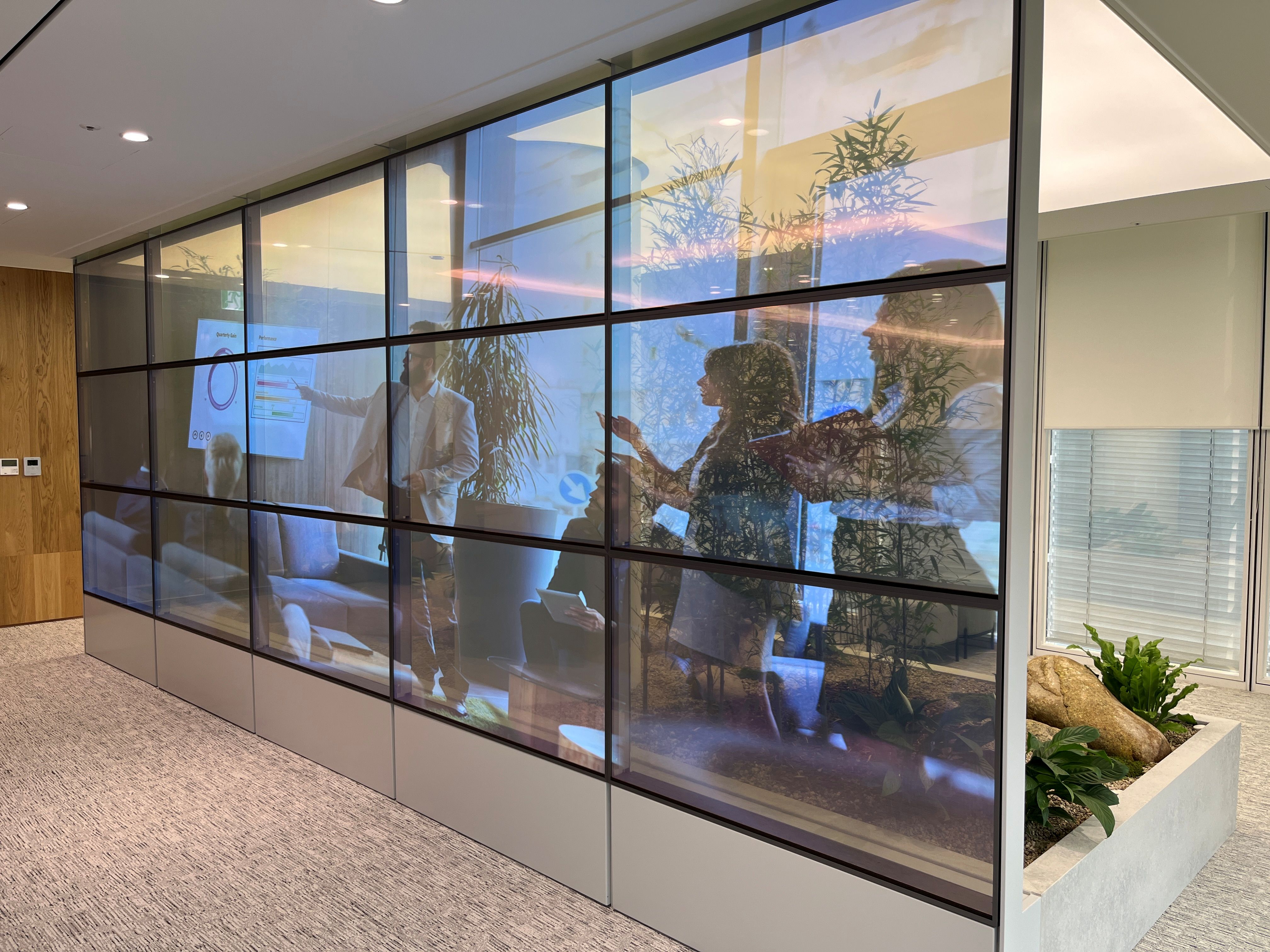

전면의 투명 OLED 비디오월은 여러 디스플레이를 조합해 큰 화면을 만드는 구조입니다. 이때 영상 소스를 전달하는 기능과 여러 화면의 배치·분할을 구성하는 기능은 역할이 다릅니다.

이번 시스템에서 NVX는 필요한 영상 소스를 전달하고, 월컨트롤러는 비디오월의 화면 구성을 담당합니다. 회의에 사용할 자료와 화면 배치를 시스템의 운영 설정에 맞춰 구성하는 방식입니다.

공통 화면을 함께 보는 방식 외에도 최대 15화면을 동시에 송출하는 운영 모드를 구성했습니다. 회의 상황에 맞춰 화면 표시 방식을 선택할 수 있으며, NVX의 영상 전송과 월컨트롤러의 화면 구성을 연동해 사용합니다.

위 사진은 전면 비디오월을 15개 영역으로 나누어 표시한 실제 운용 모습입니다. iPad의 제어 화면에서 표시 구성을 선택하고, 분할된 영역에 영상을 배치하는 모드를 보여줍니다.

좌석의 유선 입력과 AirMedia 무선 화면 공유

좌석에는 노트북 자료를 입력할 수 있는 HDMI 연결을 마련했습니다. 사용자는 자리에서 유선으로 자료를 연결하고, 운영 설정에 따라 해당 소스를 필요한 화면으로 보낼 수 있습니다.

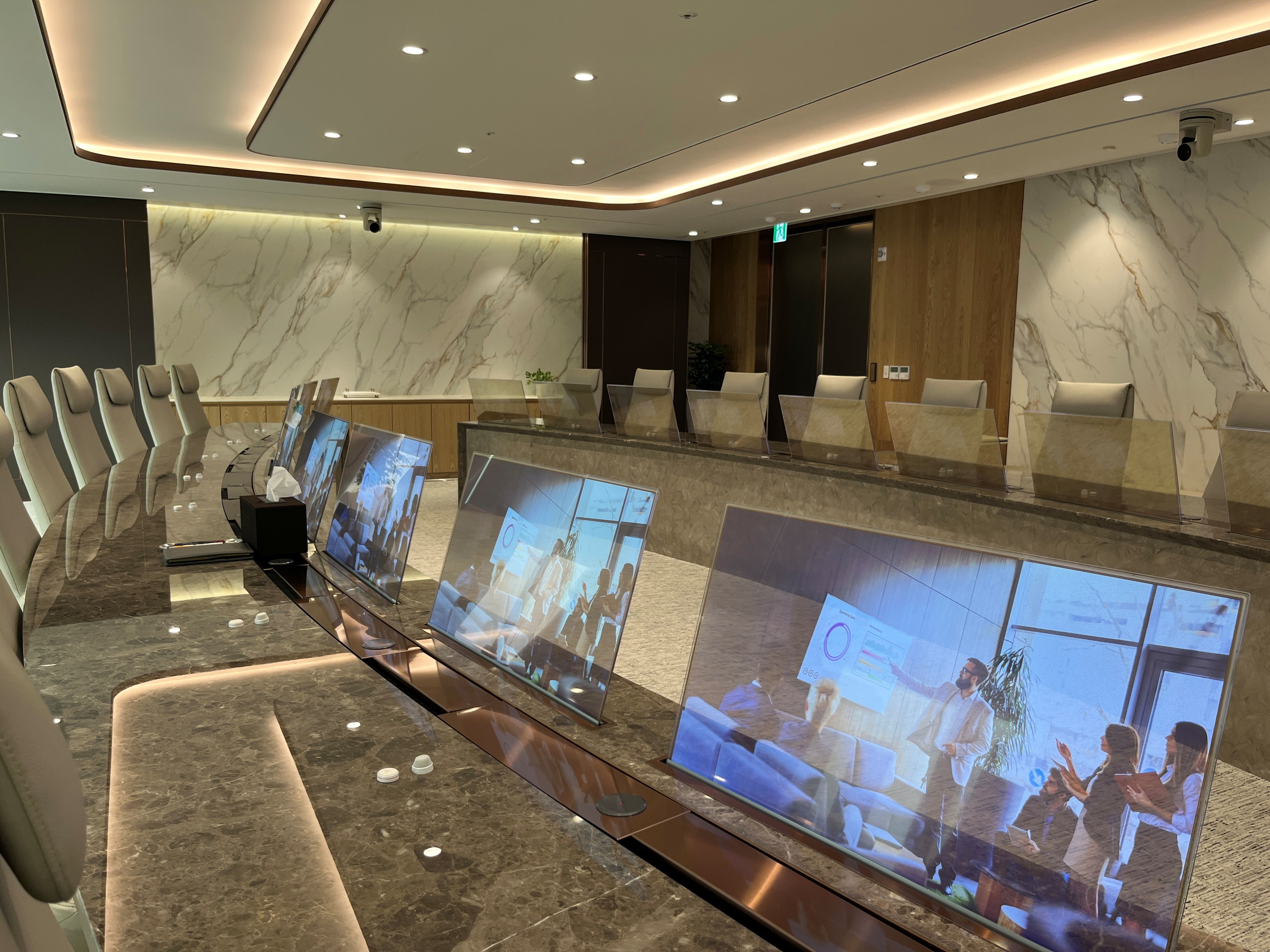

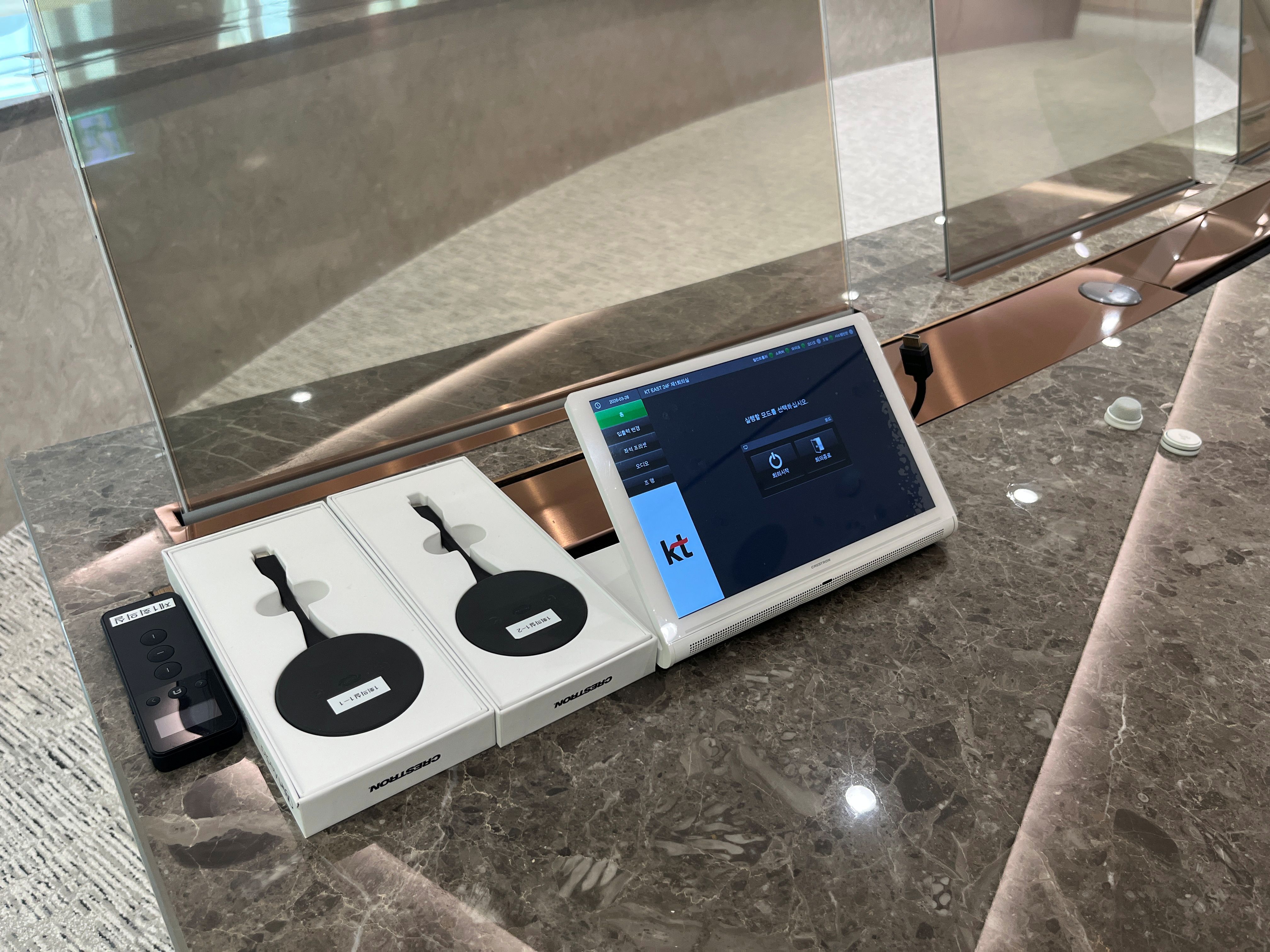

Crestron AirMedia는 노트북 등의 화면을 회의실 시스템에 무선으로 공유하는 솔루션입니다. 이번 현장은 AirMedia를 영상 소스 중 하나로 연결해 유선 HDMI와 함께 사용할 수 있도록 구성했습니다. 공유하지 않는 대기 상태에는 브랜드·안내 콘텐츠를 표시하는 모습도 확인할 수 있습니다.

터치패널과 iPad에서 영상 소스 선택

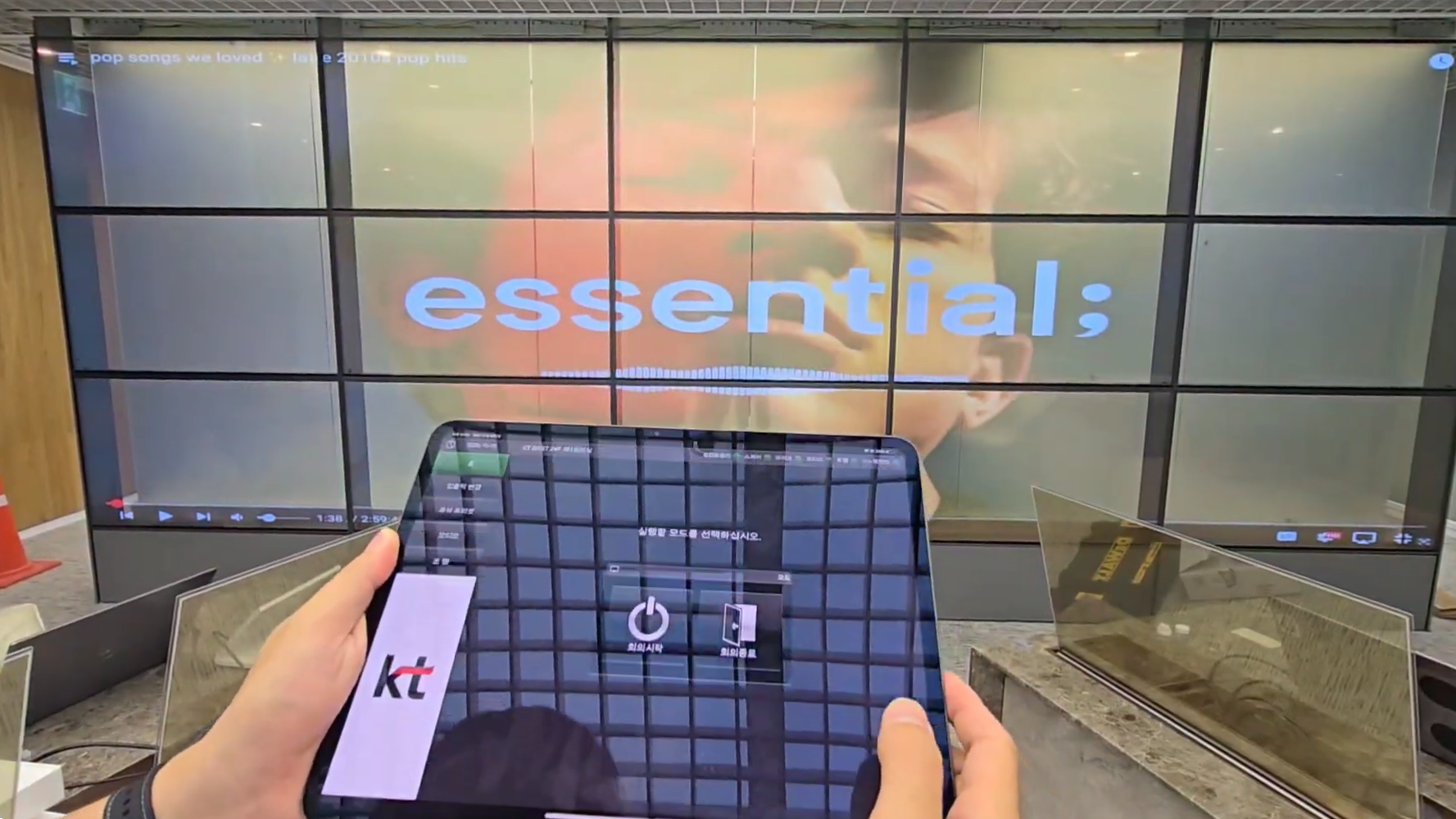

입력과 화면이 많을수록 실제 사용자가 조작하는 과정은 정리되어 있어야 합니다. 이번 공간은 터치패널과 iPad를 통해 영상 시스템을 제어할 수 있도록 연동했습니다.

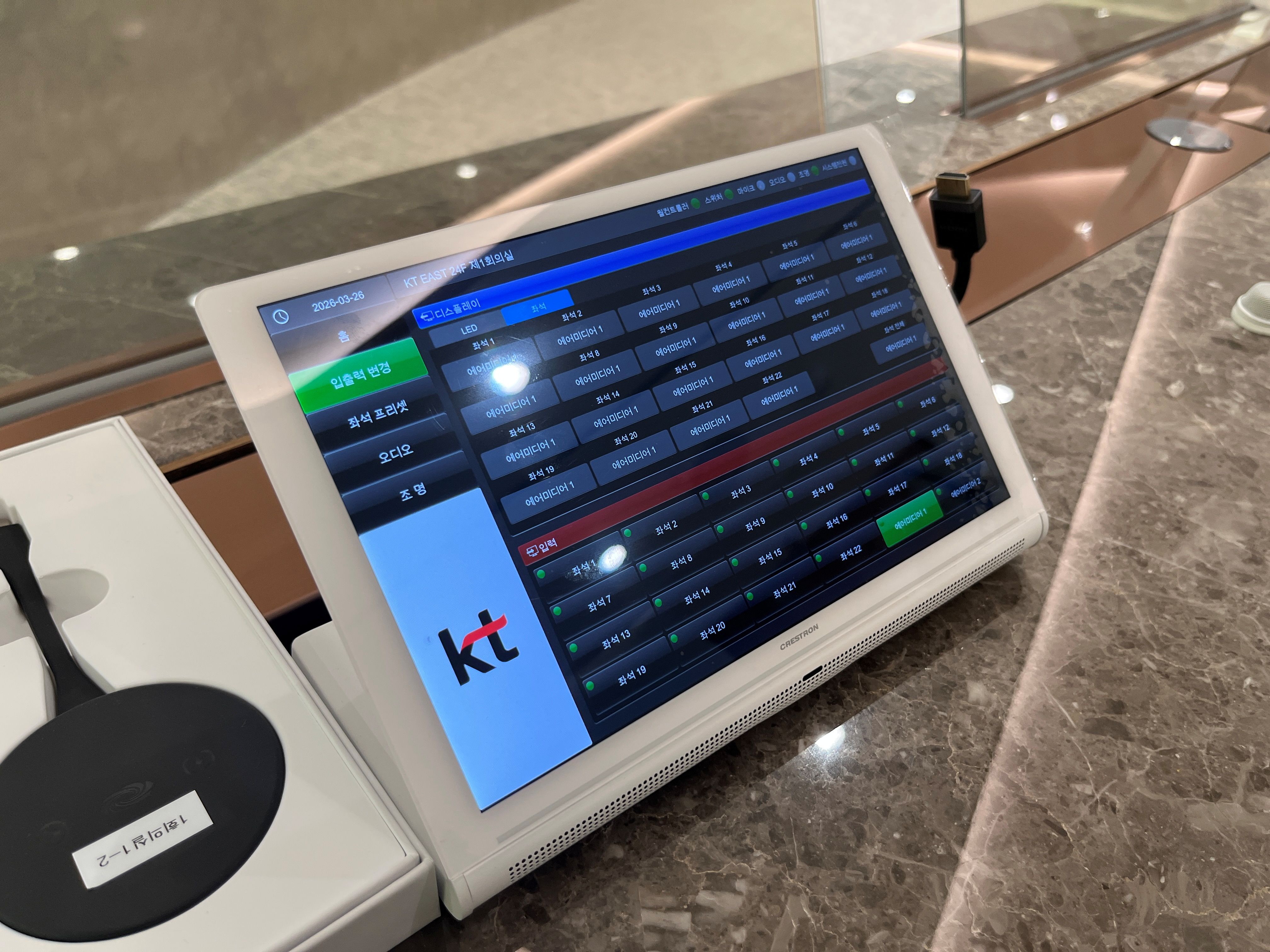

사용자는 제어 화면에서 영상 소스와 출력 대상을 선택해 회의에 필요한 화면을 구성합니다. 영상 신호를 연결하는 기반과 사용자가 화면을 선택하는 조작 흐름을 함께 구성한 사례입니다.

사용자를 위한 통합제어 화면·프로그램 개발

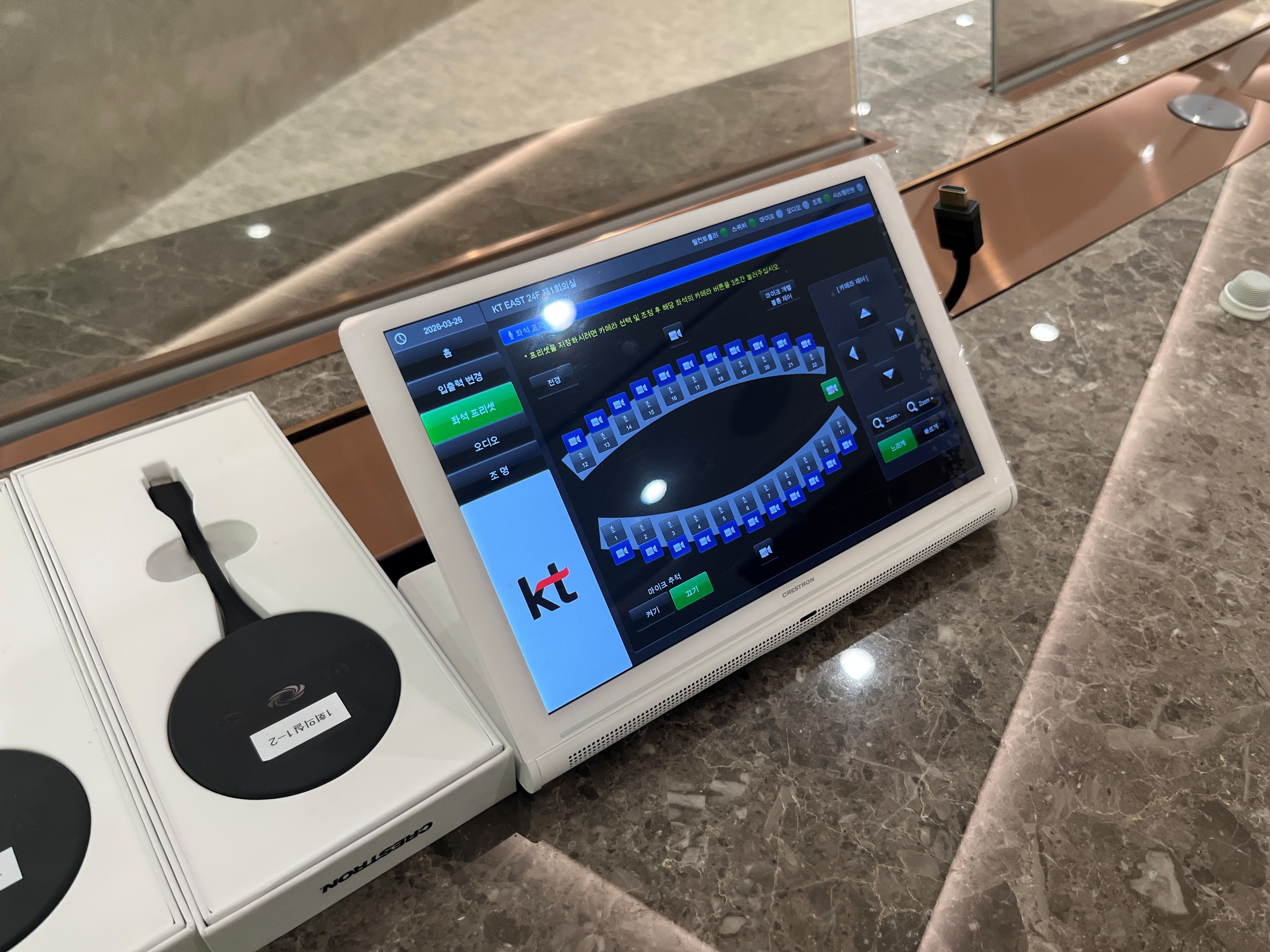

라키아는 터치패널과 iPad에서 사용하는 통합제어 화면을 제작하고 제어 프로그램을 개발했습니다. 영상 소스와 출력 선택을 비롯해, 별도로 구축된 카메라 추적 기능의 조작 항목을 통합제어 화면에서 사용할 수 있도록 구성했습니다.

카메라와 카메라 추적 장비의 공급·설치, 추적 시스템 자체의 구축은 별도 수행 범위입니다. 라키아가 담당한 부분은 이러한 기능을 사용자가 조작하는 통합제어 UI 제작과 제어 프로그램 개발입니다.

영상 전송을 뒷받침하는 네트워크 전문성

NVX는 네트워크를 통해 영상 신호를 전송하므로, 장비 설치와 함께 네트워크 설정을 검토해야 합니다. 여러 영상 스트림이 흐르는 환경에서는 스위치의 처리 용량과 링크 대역폭, 영상 트래픽의 흐름, QoS 설정 등이 시스템 구성에 맞아야 합니다.

라키아의 전문 인력은 이러한 영상 네트워크 조건과 스위치의 QoS 등 설정을 고려해 시스템을 구성합니다. 단순히 장비를 랜 케이블로 연결하는 작업을 넘어, 영상 라우팅과 네트워크 설정, 사용자의 제어 흐름을 함께 맞추는 과정입니다.

QoS는 네트워크 트래픽의 우선순위를 관리하는 설정입니다. 이 설정 하나만으로 전송 품질이 결정되는 것은 아니므로, 필요한 대역폭과 장비 설정을 함께 고려해 적용합니다.

NVX-363의 Dante로 음향 시스템에 오디오 전달

이번 현장에서는 Crestron DM-NVX-363의 Dante 기능을 활용해 음향 시스템 측으로 오디오 신호를 전달했습니다. Dante는 네트워크를 통해 오디오를 전송하는 방식으로, 영상 시스템에서 필요한 소리를 음향 시스템으로 연계하는 데 활용했습니다.

라키아는 NVX 기반 영상·네트워크 구성과 함께 Dante 오디오 신호를 음향 시스템 측에 인계하는 연동을 수행했습니다. 음향 시스템 자체의 시공 범위와 오디오 신호를 전달하는 연동 범위를 구분해 진행한 사례입니다.

다중 영상 연결을 뒷받침하는 배선 작업

여러 좌석과 화면을 연결하는 공간에서는 영상 장비뿐 아니라 각 위치까지 이어지는 배선 작업도 중요합니다. 라키아는 NVX 영상 장비의 설치·연동과 함께 관련 케이블을 정리해, 분산된 장비의 연결 경로를 구성했습니다.

투명 OLED 공간에서 구현한 네트워크 영상 운용

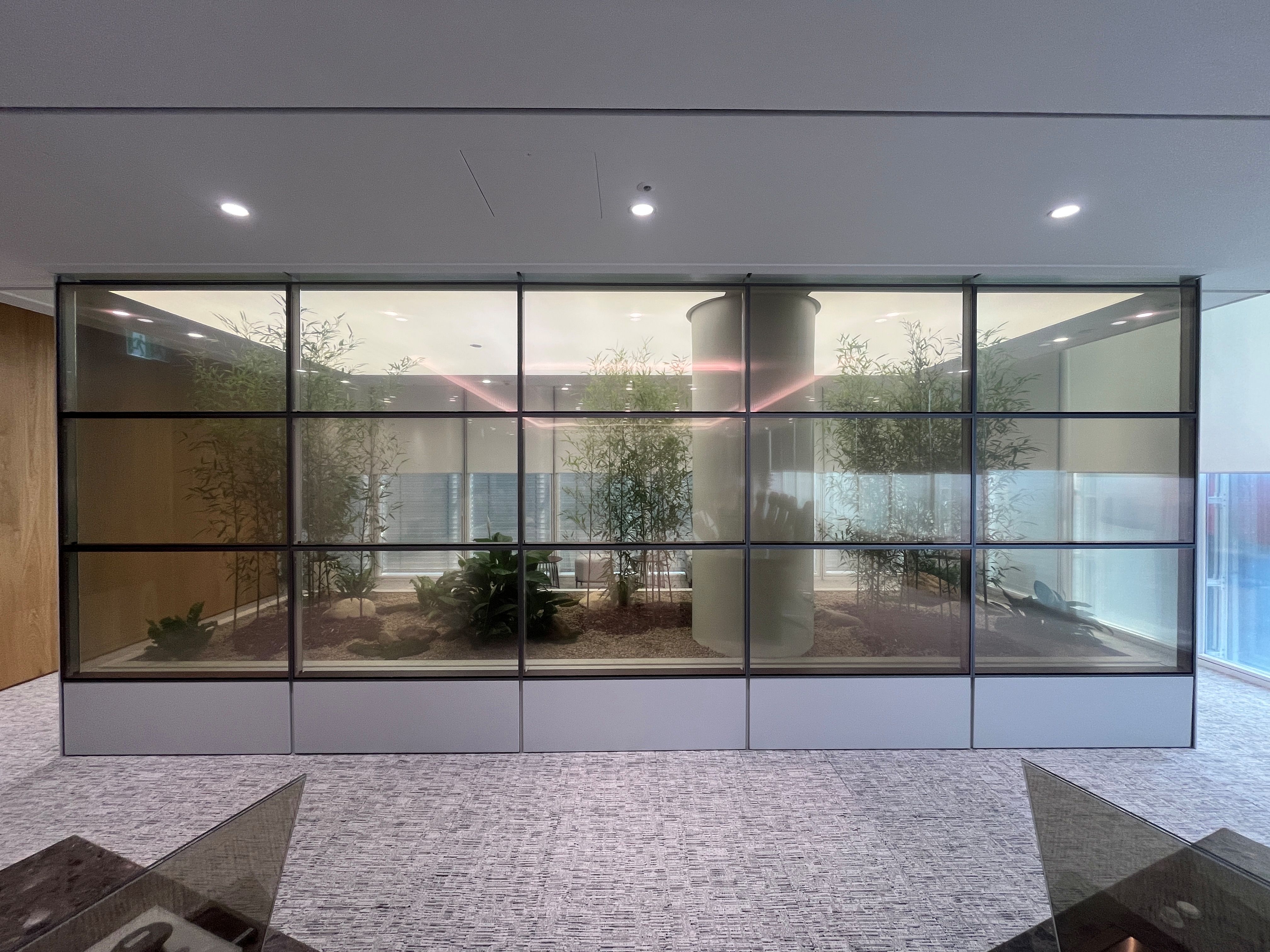

투명 OLED는 뒤편이 보이는 특성과 영상 표시 기능을 함께 갖춘 디스플레이입니다. 아래 사진은 전면 디스플레이의 투명한 모습과 콘텐츠가 표시된 공간의 모습을 보여줍니다.

라키아의 수행 범위는 비디오 시스템, 영상 라우팅, AirMedia, 네트워크 구성 및 관련 설치·배선, 통합제어 UI 제작과 제어 프로그램 개발입니다. 투명 OLED 자체와 음향·카메라·카메라 추적 장비·조명·매직글라스의 공급·시공 및 카메라 추적 시스템 자체의 구축은 별도 범위입니다.

장비 목록보다 영상의 사용 방식을 먼저 정합니다

이번 프로젝트는 다수의 NVX 장비를 적용해 좌석의 자료 입력과 여러 디스플레이 출력을 연결한 사례입니다. 중요한 것은 장비가 많이 들어갔다는 사실뿐 아니라, 공통 자료 배포와 개별 영상 선택을 하나의 시스템에서 운영하도록 구성했다는 점입니다.

라키아는 회의실 영상 장비의 공급·설치부터 다중 디스플레이와 통합제어 연동까지 필요한 범위에 맞춰 진행합니다. 영상 소스가 어디에 있고, 누가 어떤 화면을 선택해야 하는지부터 살펴 공간에 맞는 구성을 검토합니다.
