평소에는 여러 팀이 각각 회의하고, 많은 인원이 모일 때는 하나의 넓은 회의실로 사용합니다. 공간을 구분하는 파티션과 LED 화면을 물리적으로 나누는 무빙월, 그리고 실제 출력되는 영상·음향 모드를 함께 고려해야 하는 환경입니다.
라키아는 KT 광화문 WEST의 3분할 회의실에 Crestron 기반 영상·음향 및 통합제어 시스템을 구성했습니다. 공간을 나누는 파티션의 감지 상태에 따라 각 방의 화면·음향을 개별 또는 통합 모드로 전환합니다. LED 화면을 물리적으로 나누는 무빙월의 위치와 AV 모드는 구분해 운용합니다.
AV 모드 전환의 기준은 파티션 감지 상태입니다. LED가 무빙월로 물리적으로 나뉘어 있어도, 파티션을 제거하면 통합 모드로 전환됩니다.
3개 회의실을 따로 쓰고, 필요할 때 하나로
각 회의실에는 LED와 스피커를 각각 배치했습니다. 공간을 분리해서 사용할 때는 각 방의 AirMedia로 자료를 공유하고, 해당 회의실의 스피커에서 소리가 나오도록 구성했습니다. 개별 모드는 자료 공유와 회의를 위한 구성으로, 마이크와 화상회의는 사용하지 않습니다.
파티션을 모두 제거하면 중앙 AirMedia를 공용 입력으로 사용하는 통합 모드로 전환됩니다. 이때 LED 무빙월이 화면을 물리적으로 나눠 놓은 상태여도 AV 시스템은 통합 모드로 동작합니다. 자료의 소리와 발표용 마이크 음성은 전체 스피커로 전달되도록 전환합니다.
| 사용 항목 | 개별 회의실 모드 | 통합 회의실 모드 |
|---|---|---|
| 공간 | 파티션이 하나라도 감지되면 개별 모드 | 파티션을 모두 제거하면 통합 모드 |
| 화면공유 | 각 방의 AirMedia 사용 | 중앙 AirMedia를 공용 소스로 사용 |
| LED 화면 | 각 회의실의 화면을 독립 출력 | 공용 소스를 통합 출력 · LED 무빙월의 물리적 위치와 구분 |
| 소리 | 해당 회의실의 스피커로 출력 | 전체 스피커 3대로 공용 음성 출력 |
| 마이크 | 사용하지 않음 | 발표용 무선 마이크 사용 |
| 제어 | 회의실별 입력 소스·음량 조작 | 통합 모드에서 공용 입력 소스·음량 조작 |

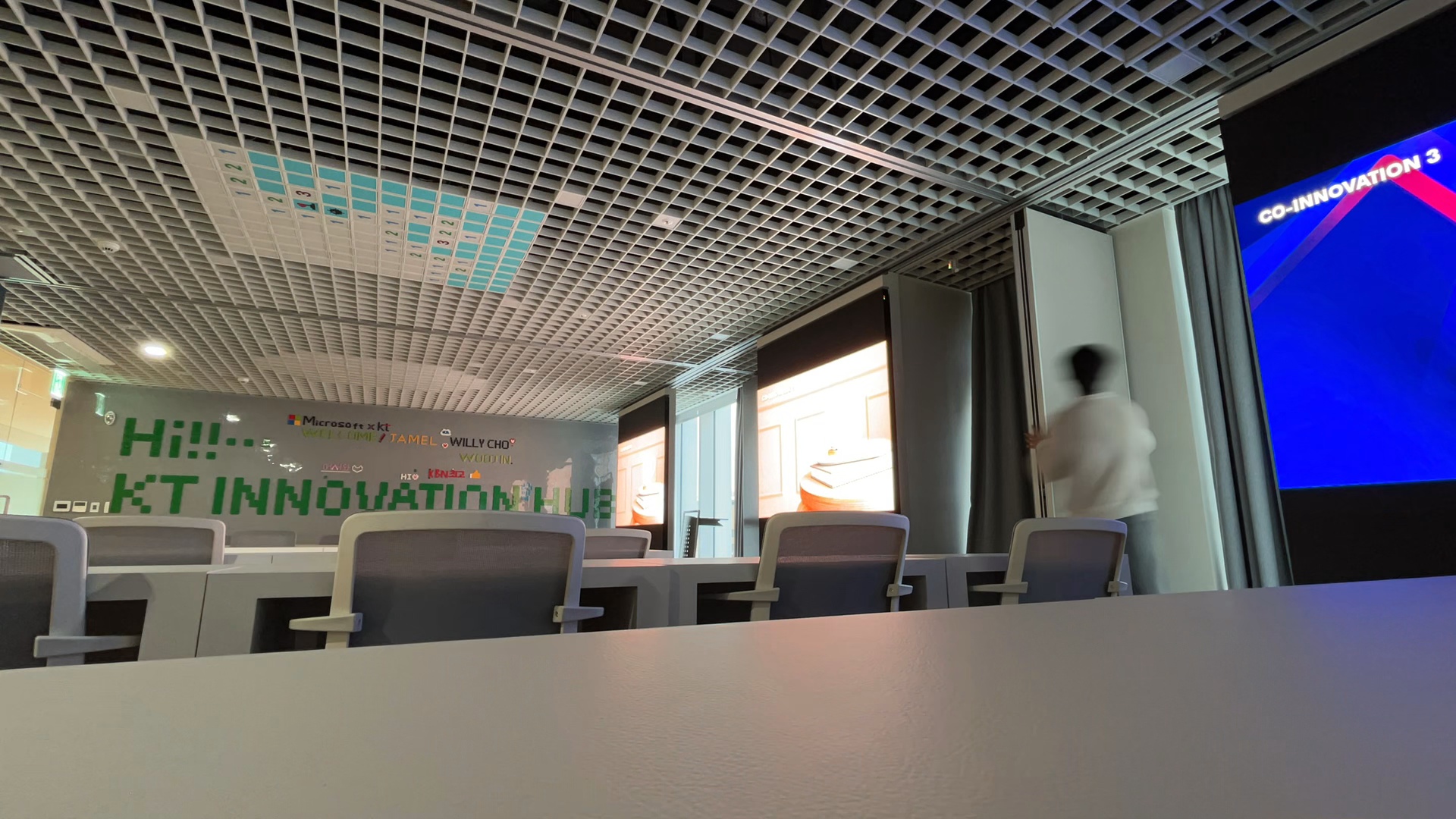

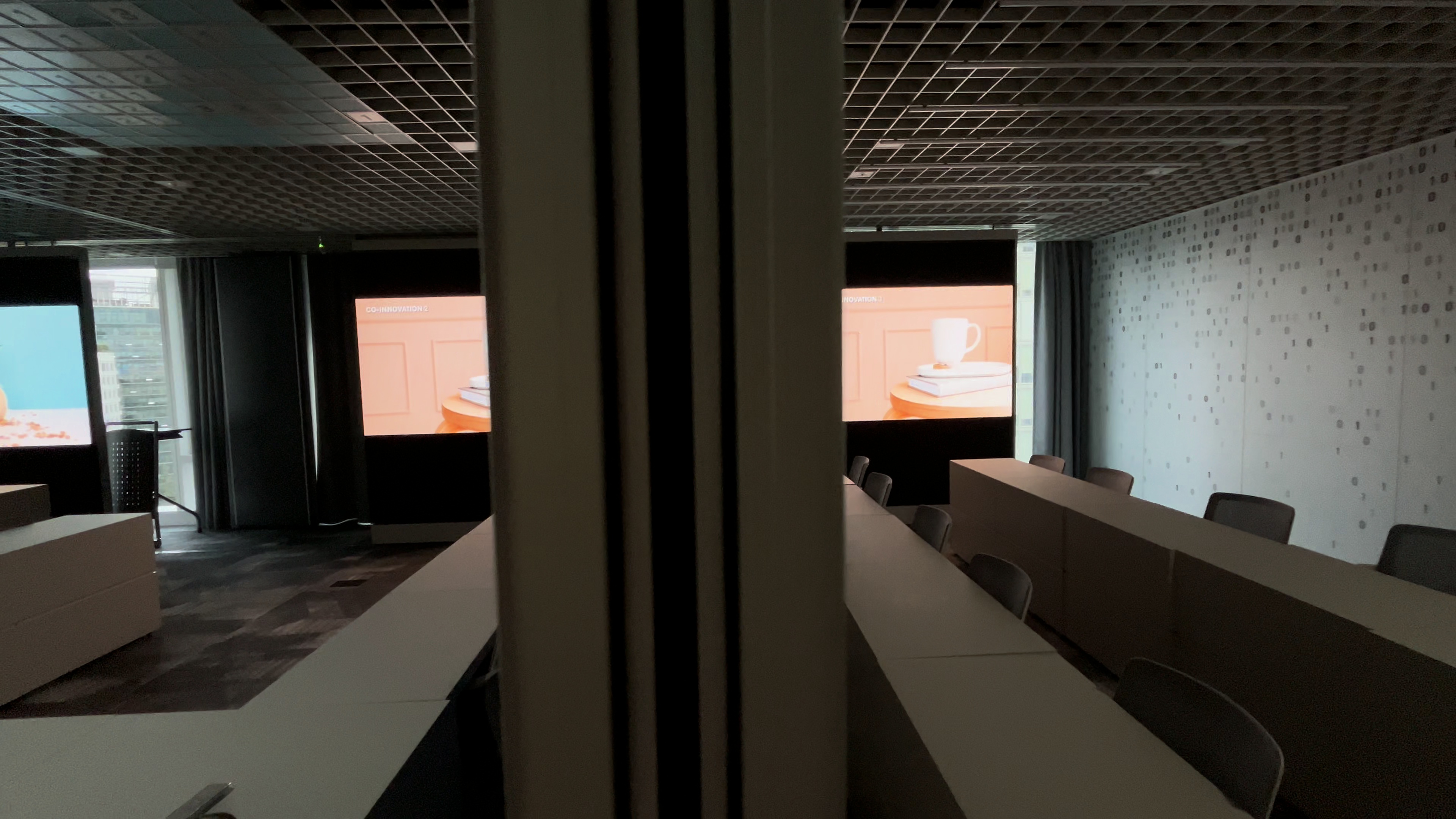

사진에서 주목할 점은 화면의 물리적 분리와 AV 모드가 서로 다르다는 것입니다. LED 무빙월이 화면을 나눠 놓은 상태에서 파티션 1개가 감지되면 개별 모드가 됩니다. 파티션을 제거하면 LED 무빙월은 그대로 나뉘어 있어도 공용 영상을 출력하는 통합 모드로 자동 전환됩니다.
파티션 감지로 전환되는 개별 및 통합 모드
Crestron GLS-PART-CN은 이동식 파티션의 상태를 감지하는 센서입니다. 이번 현장에서는 센서 2대의 감지 정보를 통합제어 시스템과 연동해, 공간 분리용 파티션의 감지 상태에 따라 영상·음향의 개별 및 통합 모드를 자동 전환하도록 구성했습니다.
이 현장은 파티션이 하나라도 감지되면 개별 모드, 파티션을 모두 제거하면 통합 모드로 전환합니다. LED 무빙월은 고객사의 요청에 따라 별도 리모컨으로 움직이는 구조입니다.
.jpg)
통합 화면과 독립 3화면을 선택하는 LED 운영

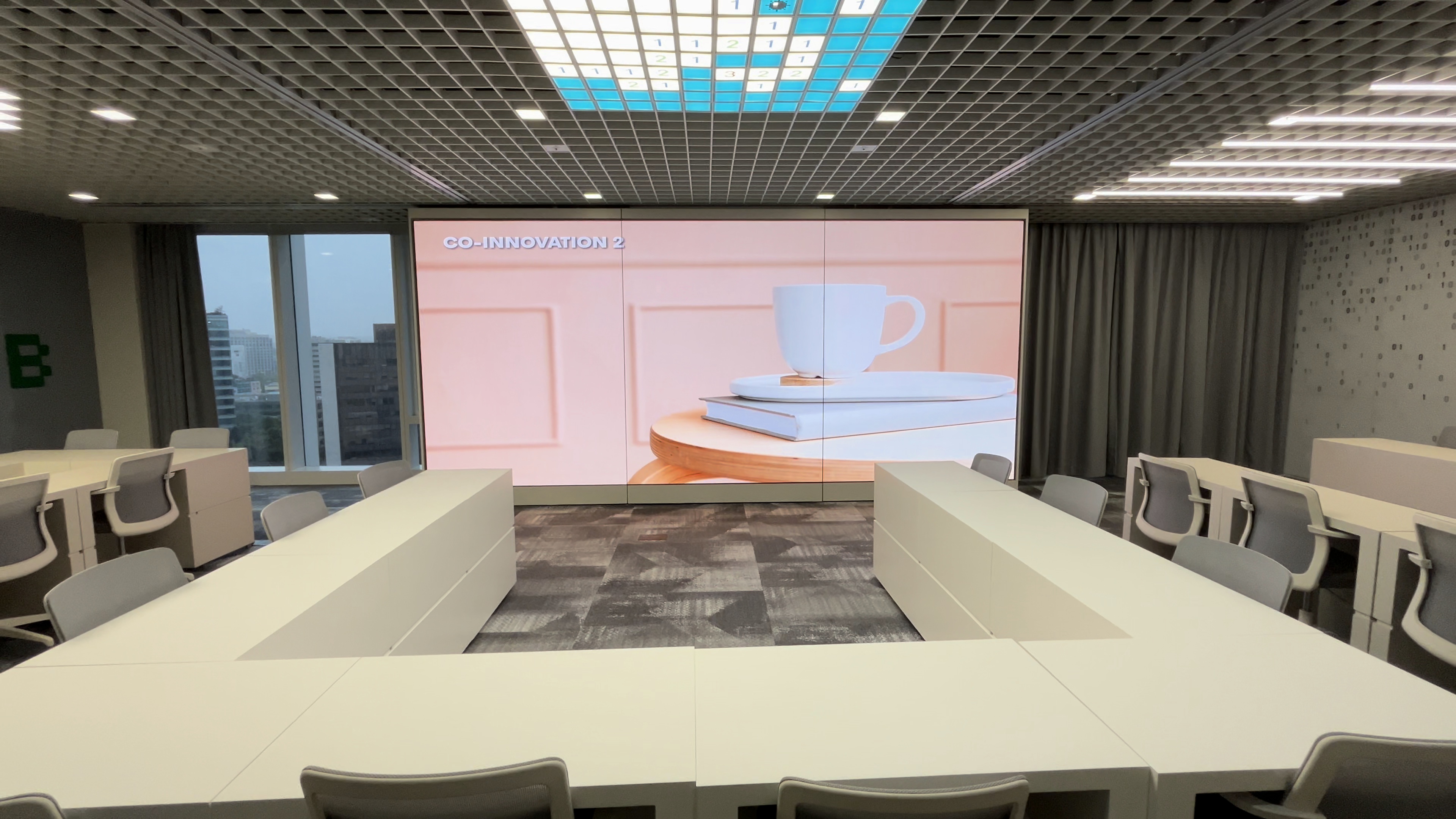

통합 모드에서는 중앙 소스를 공용 영상으로 출력합니다. LED 무빙월을 펼치거나 나눠 놓은 물리적 상태와 별도로, 파티션 감지 상태가 AV 모드를 결정합니다. 개별 회의실로 사용할 때는 각 LED 영역의 중앙에 16:9 콘텐츠를 표시하도록 구성했습니다. 콘텐츠 비율을 유지하면서 생기는 검은 여백은 고객과 협의한 화면 구성에 반영했습니다.

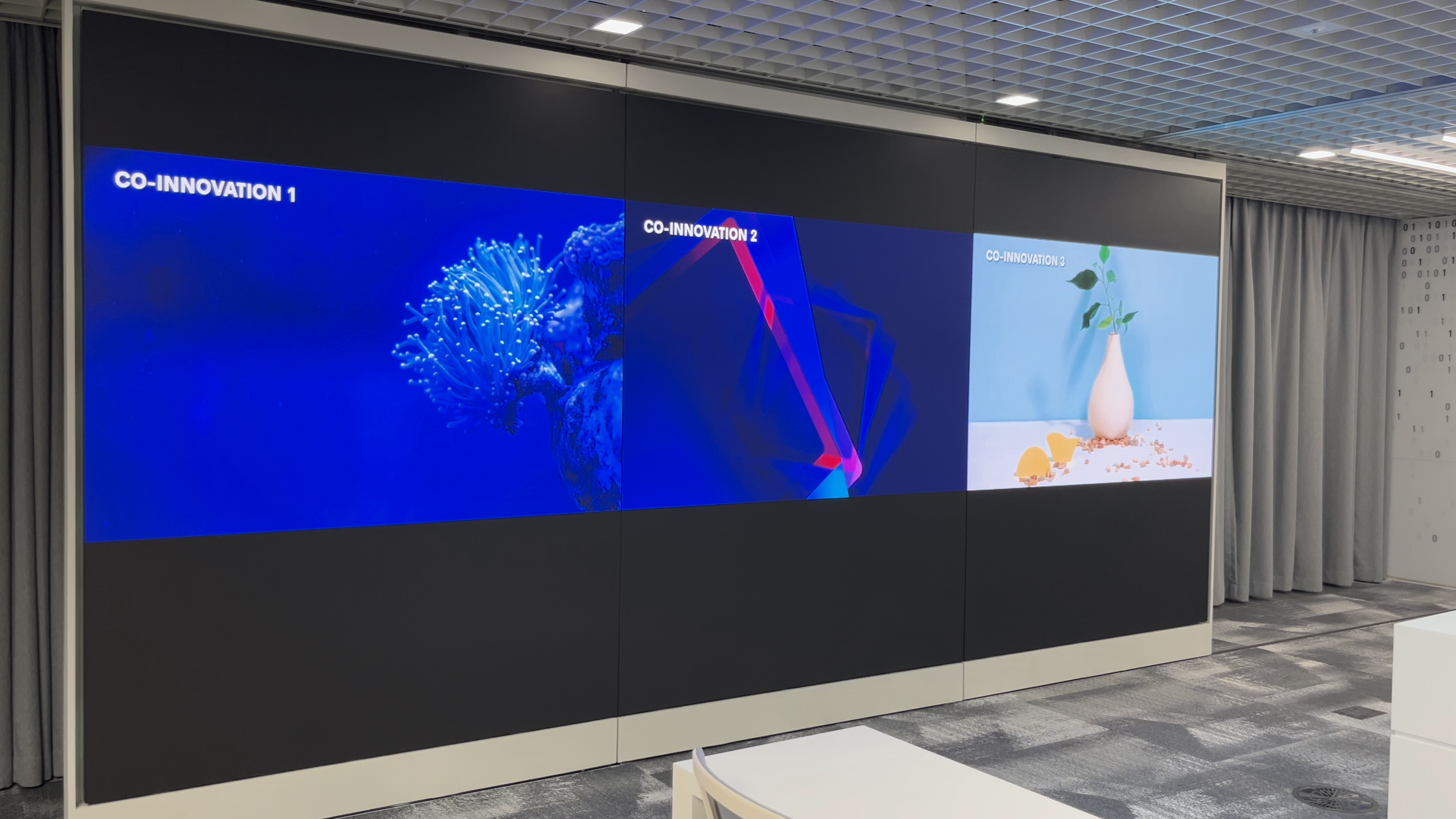

파티션을 모두 제거한 상태에서도 영상 출력을 하나로 합칠 필요는 없습니다. 통합 모드에서 독립 3화면을 수동 선택하면, 각 AirMedia의 콘텐츠를 나란히 표시할 수 있습니다. 파티션에 따른 자동 전환과 별도로, 사용 목적에 맞춰 화면 구성을 선택할 수 있도록 한 것입니다.
화면뿐 아니라 소리도 회의실별로 분리·통합
영상만 나누고 소리는 전체 공간으로 나오면 각 방에서 서로 다른 회의를 진행하기 어렵습니다. 이번 현장에서는 AirMedia로 공유한 자료의 소리가 해당 회의실 스피커로 출력되도록 구성하고, 통합 모드에서는 공용 소리가 전체 스피커 3대로 전달되도록 연결했습니다.
Crestron DM NVX 영상 전송 장비와 DM NAX 앰프를 활용해 영상과 음향의 분배 구성을 연동했습니다. 통합 회의실에서는 발표용 무선 마이크도 전체 스피커로 전달되며, 개별 모드에서는 마이크를 사용하지 않도록 운용 기준을 나눴습니다.

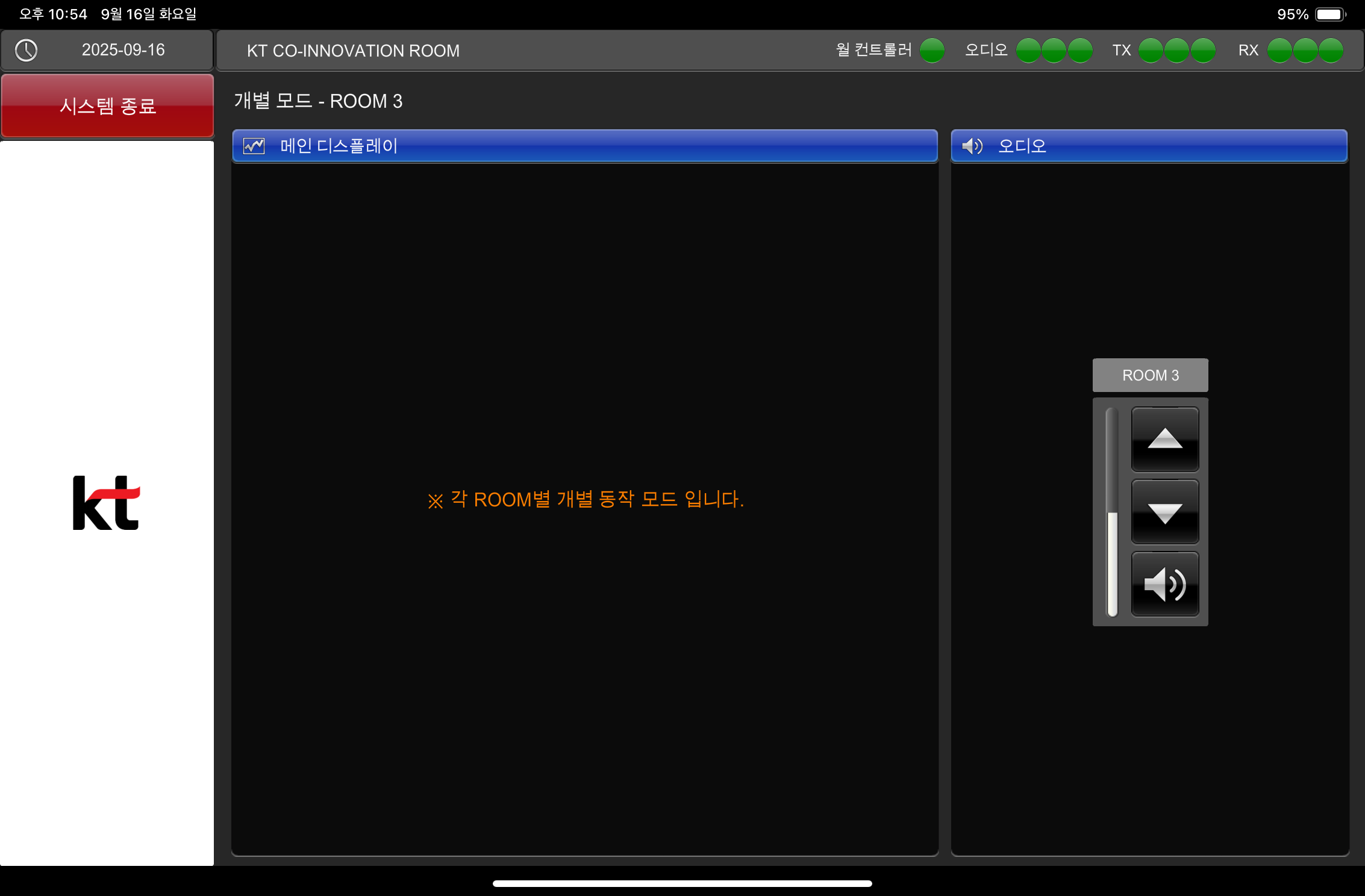

iPad mini에서 입력 소스와 음량을 조작

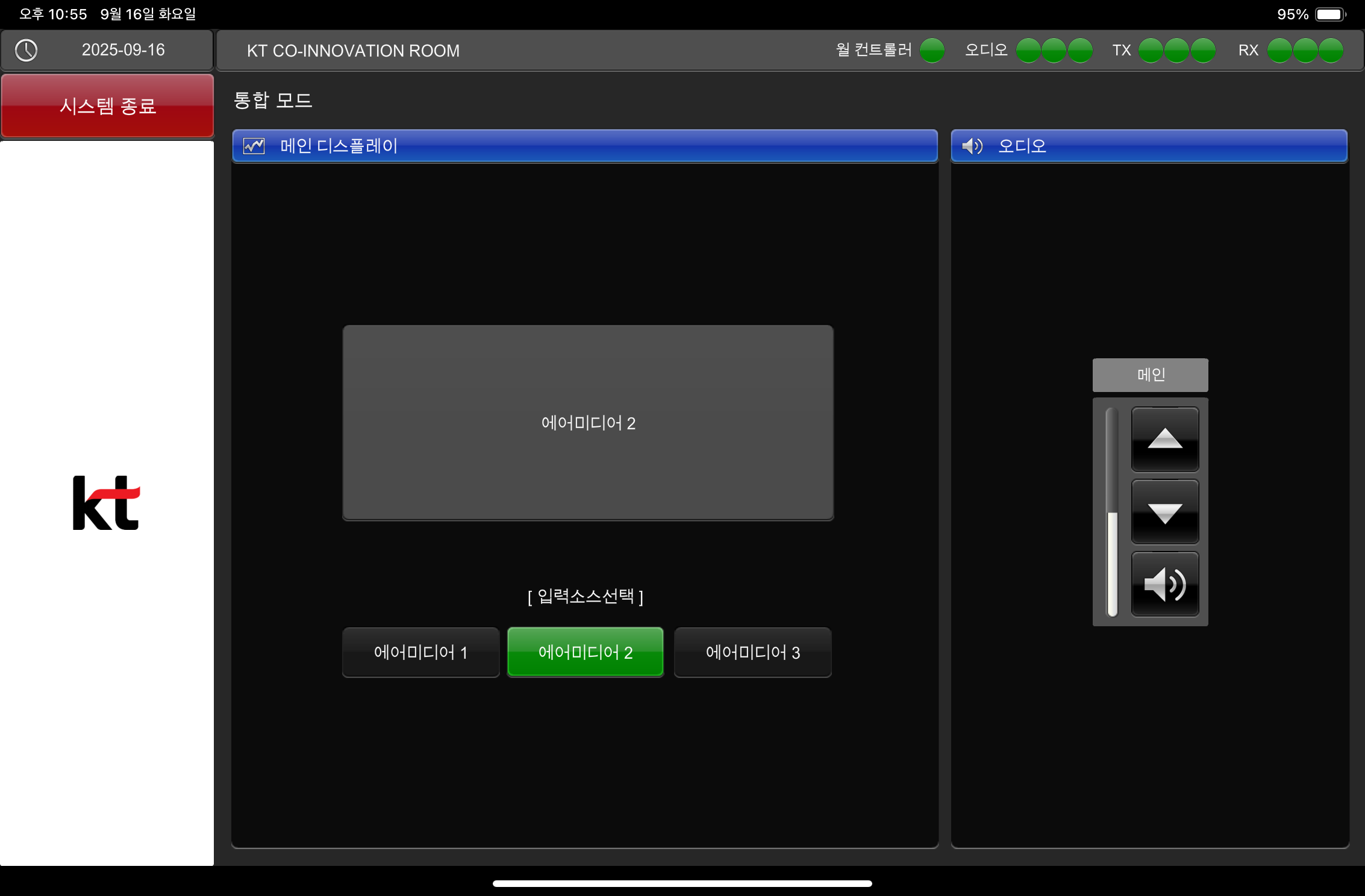

각 방의 사용자는 iPad mini에서 실행하는 Crestron 제어 앱으로 입력 소스와 스피커 음량을 조작합니다. 파티션 감지에 따라 개별 모드와 통합 모드가 바뀌면 그 상태에 맞는 제어 화면을 사용합니다.
센서에 따른 자동 전환은 공간 상태를 반영하고, 태블릿 제어 화면은 사용자가 회의 중 필요한 소스와 음량을 선택하는 역할을 합니다. 공간 변화와 사용자 조작을 함께 고려한 구성입니다.
주요 시스템 구성
| 구분 | 장비 | 수량 | 주요 역할 |
|---|---|---|---|
| 무선 화면공유 | Crestron AM-3000-WF-I | 3대 | 회의실별 무선 자료 공유 |
| 송신기 | Crestron AM-TX3-100-I | 3대 | 호환 기기의 화면을 AirMedia로 전송 |
| 영상 전송 | Crestron DM-NVX-E30 / D30 | 각 1대 | 네트워크 기반 영상·음향 전송 및 수신 |
| 영상 전송 | Crestron DM-NVX-E20 / D20 | 각 2대 | 회의실별 영상 전송 및 수신 |
| 음향 | Crestron DM-NAX-AMP-X300 | 1대 | 스피커 출력 및 음향 분배 구성 |
| 스피커 | Crestron SAROS PD4T-W-T-EACH | 3대 | 회의실별 음성 출력 |
| 통합제어 | Crestron RMC4 | 1대 | 영상·음향 및 모드 전환 제어 |
| 파티션 감지 | Crestron GLS-PART-CN | 2대 | 공간 분리용 파티션 상태 감지 |
| 전원 | Crestron DIN-PWS60 | 1대 | Cresnet 계통 전원 공급 |
| 네트워크 | Crestron CEN-SWPOE-26 | 1대 | AV 네트워크 구성 |
| 사용자 조작 | iPad mini · Crestron 제어 앱 | 회의실별 | 입력 소스 및 음량 조작 |

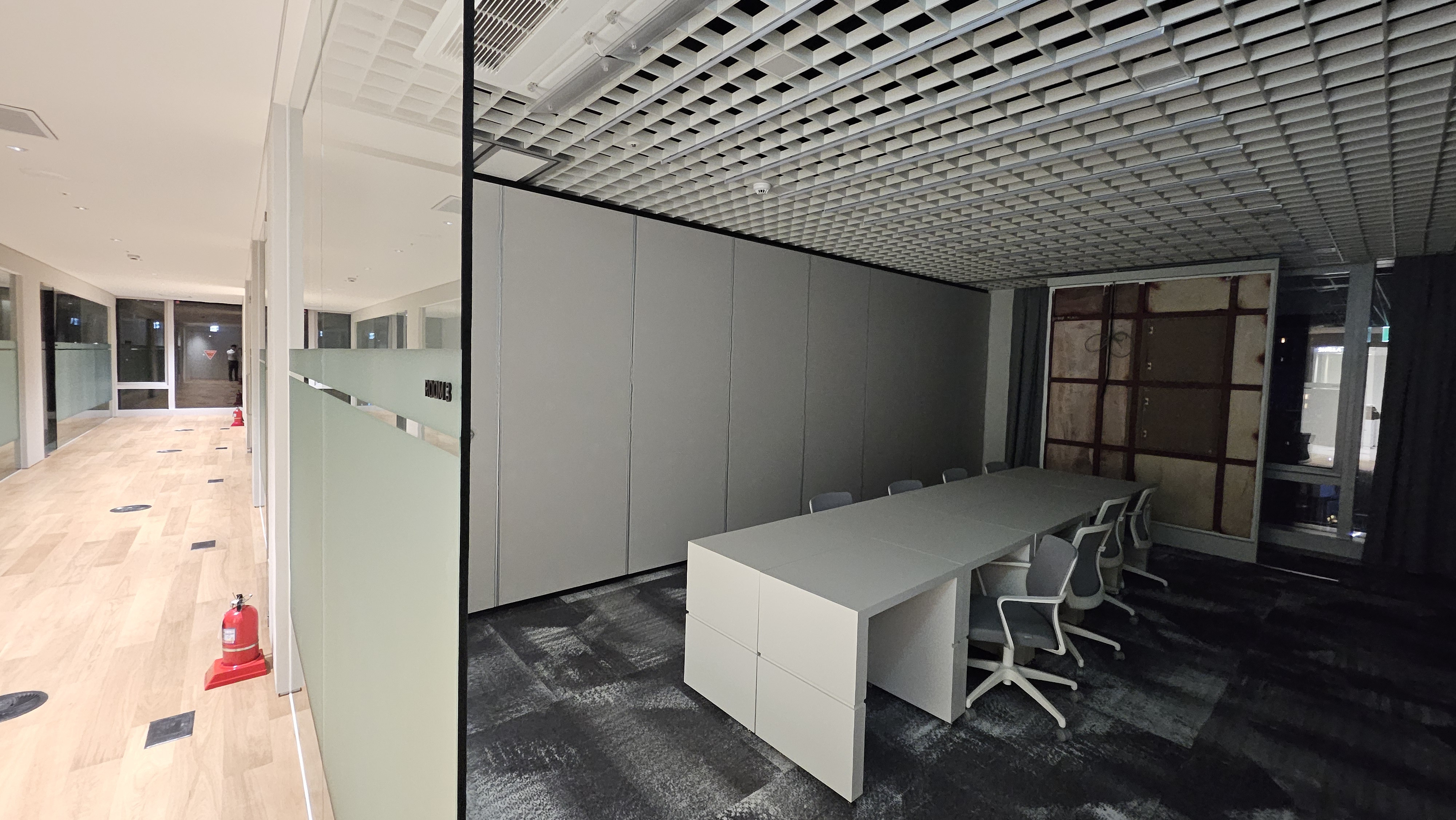

구축 전 공간에서 실제 사용 흐름까지
가변형 회의실은 파티션과 LED 무빙월을 움직이는 것만으로 완성되지 않습니다. 방을 나눈 상태에서 다른 회의실의 소리가 섞이지 않는지, 통합 상태에서는 필요한 화면과 마이크가 전체 공간으로 전달되는지, 사용자가 어느 화면에서 조작하는지까지 정해야 합니다.
이번 KT 사례는 공간을 나누고 합치는 운영 방식에 맞춰 영상·음향·제어를 함께 구성했습니다. 독립 회의와 전체 회의를 같은 공간에서 진행하려는 곳이라면, 장비 목록과 함께 모드별 동작부터 정리하는 것이 좋습니다.
무빙월을 활용한 분할·통합 회의실을 준비하고 계신가요?
자주 묻는 질문
Q. LED 무빙월이 나뉘어 있으면 반드시 개별 모드인가요?
A. 아닙니다. AV 모드는 공간 분리용 파티션의 감지 상태를 기준으로 전환합니다. 파티션이 하나라도 감지되면 개별 모드가 되고, 모두 제거하면 LED 화면이 무빙월로 물리적으로 나뉘어 있어도 통합 모드로 바뀝니다. LED 무빙월의 이동은 별도 리모컨으로 조작합니다.
Q. 파티션을 제거한 상태에서도 독립 3화면을 사용할 수 있나요?
A. 네. 통합된 공간에서 독립 3화면을 수동 선택해 각 AirMedia의 콘텐츠를 나란히 표시할 수 있도록 구성했습니다.
Q. 화상회의를 위한 시스템인가요?
A. 이번 사례는 무선 자료 공유와 분할·통합 영상·음향 운영을 중심으로 구성했습니다. 개별 회의실에서는 화상회의를 진행하지 않으며, 화상회의가 필요하면 카메라·마이크·회의 플랫폼과 연결 방식을 별도로 검토해야 합니다.
프로젝트 정보
고객사: KT
위치: 서울 광화문 WEST
공간: 3분할 가변형 회의실
주요 시스템: Crestron AirMedia · DM NVX · DM NAX · 통합제어
구성: 파티션 감지 · 영상·음향 분리 및 통합 · iPad mini 제어
AV 시스템 구축: RAQIA｜㈜비즈웨어시스템
