세 개의 공간으로 나누거나 하나로 사용하는 회의실에서는, 각 공간의 발표 화면을 어디로 보내고 어떤 화면을 함께 사용할지 정해야 합니다. 무선 화면 공유 장비와 영상 전송 장비도 이러한 운영 방식에 맞춰 구성해야 합니다.

라키아는 LG U+ 3분할 회의실에 Crestron AirMedia 3대와 동글 3대, DM NVX 영상 전송 장비, CP4N 제어 프로세서, TS-1070 터치패널, 네트워크 스위치와 순차전원기·랙을 납품·설치했습니다. 공간의 분할·통합 운용을 위한 영상 시스템 장비를 구성한 사례입니다.

3개 공간의 무선 화면 공유를 위한 AirMedia

크레스트론(Crestron) AirMedia는 사용자의 노트북 화면을 회의실 화면으로 무선 공유하는 프레젠테이션 솔루션입니다. 이번 현장은 AM-3000-WF-I 3대와 AM-TX3-100 동글 3대를 구성해, 세 공간에서 사용할 발표 화면 입력을 마련했습니다.

이처럼 공간을 나누어 쓰는 회의실에서는 무선 공유 기능과 함께 각 입력을 어느 출력으로 보낼지도 고려해야 합니다. 이번 구성은 AirMedia의 영상 신호를 DM NVX 영상 전송 장비와 연결해 분할·통합 회의실의 영상 운용에 활용하는 방식입니다.

분할 시 각 룸 Full HD, 통합 시 4K 출력

Crestron DM NVX는 영상 신호를 네트워크로 전송하는 AV-over-IP 솔루션입니다. 인코더는 입력 영상을 네트워크로 보내고, 디코더는 받은 영상을 화면 장치로 출력합니다.

이번 회의실은 분할 모드에서 세 룸 각각 Full HD로 출력하고, 통합 모드에서는 4K로 출력하는 구성입니다. 개별 회의실로 사용할 때와 전체 공간을 하나로 사용할 때의 출력 해상도를 나누어 설계했습니다.

이에 맞춰 통합 시 4K 출력을 담당하는 중앙 경로에는 DM-NVX-E30과 DM-NVX-D30을 각 1대씩 적용했습니다. 나머지 두 룸에는 DM-NVX-E20과 DM-NVX-D20을 각각 1대씩 배치했습니다.

이 사례의 핵심은 분할·통합이라는 실제 사용 방식에 맞춰 출력 해상도와 영상 전송 경로를 구성한 점입니다. 장비의 최대 지원 사양과 별개로, 현장에서는 각 운영 모드에 필요한 출력 조건을 정해 적용했습니다.

설치 위치를 고려한 천장 작업과 장비 배치

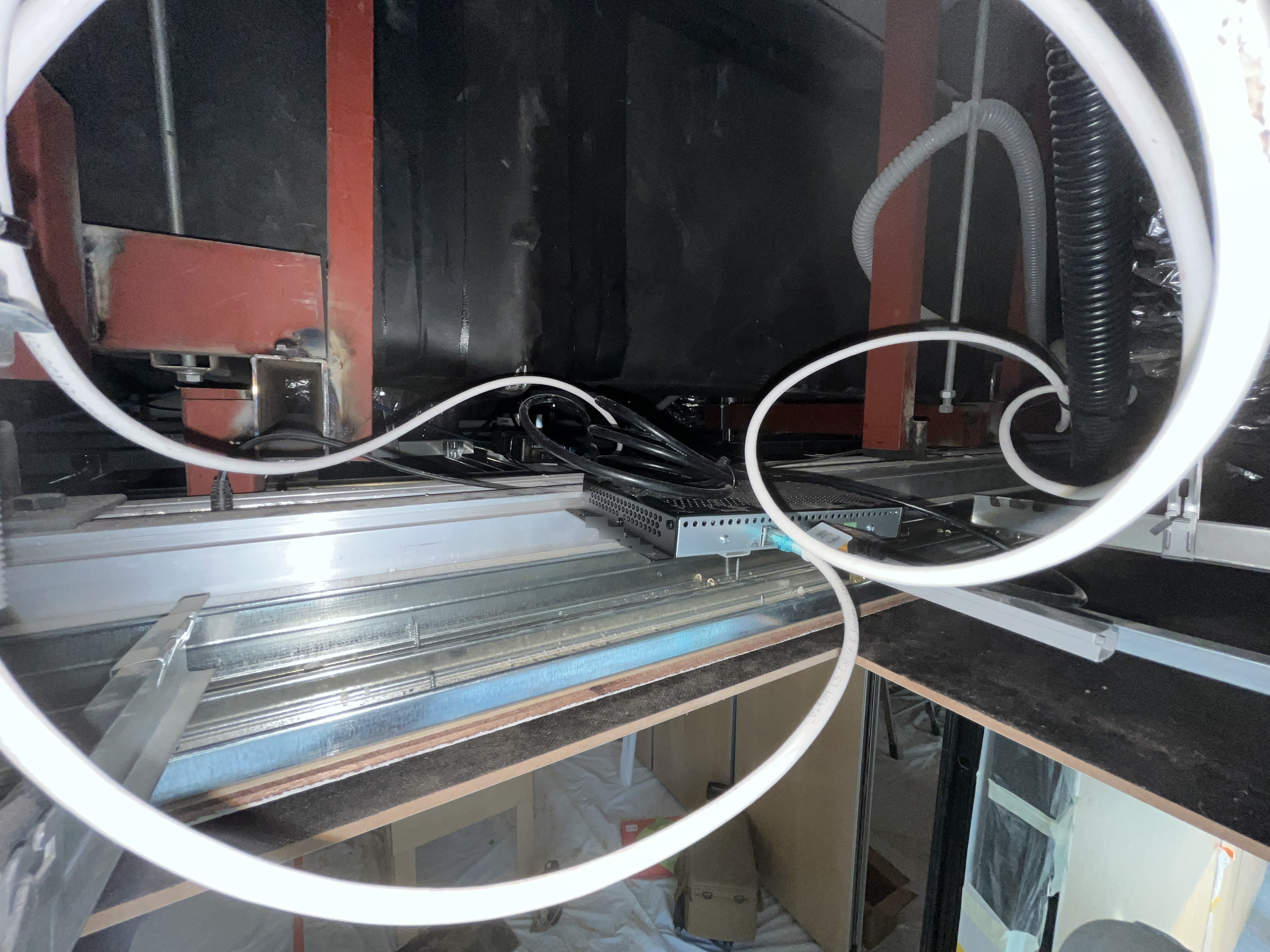

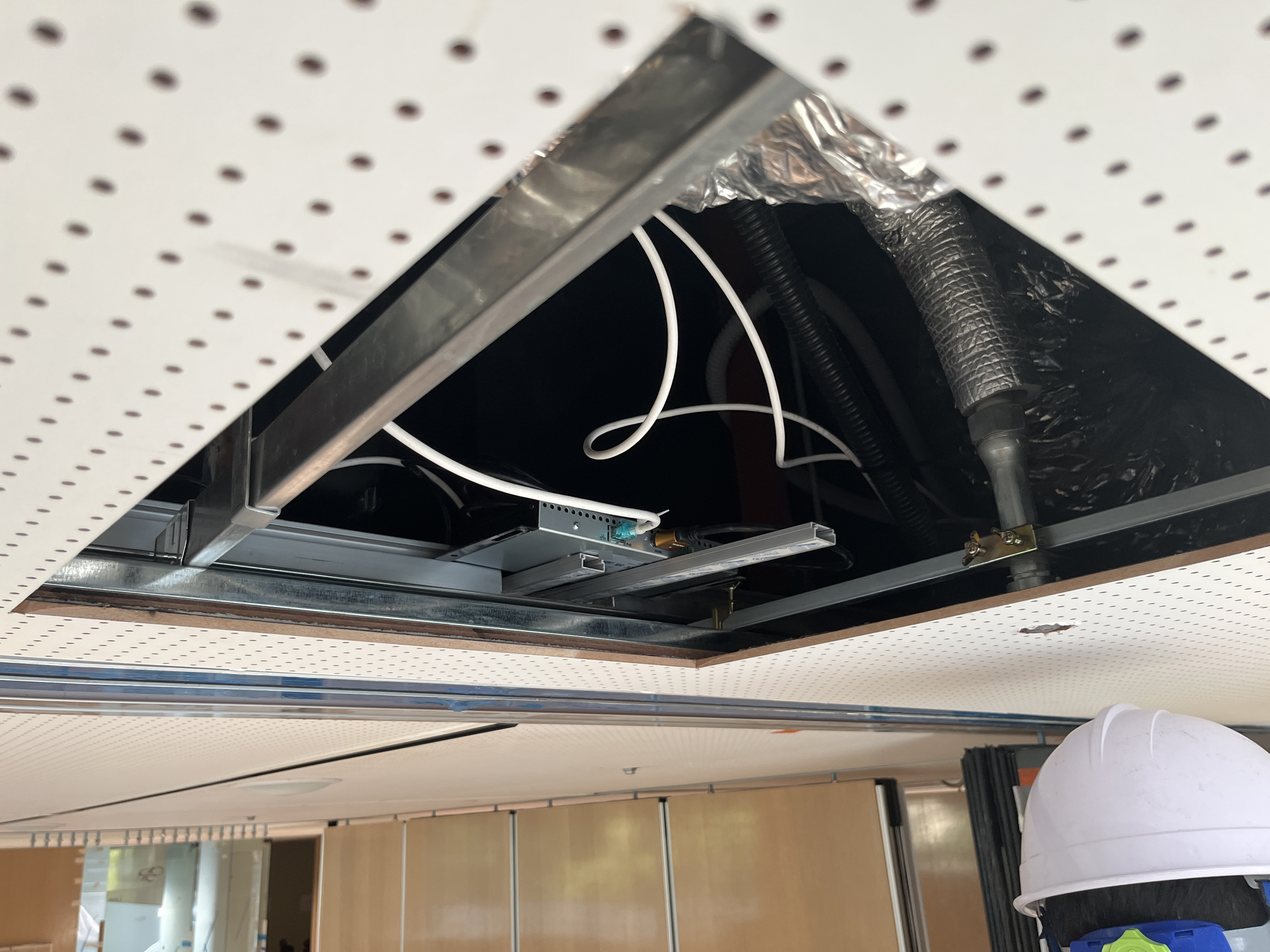

현장에서는 천장 작업과 장비 고정을 진행하고, AirMedia와 NVX 장비를 연결했습니다. AirMedia는 무선 수신 위치를 고려해 회의실 중앙 쪽에 가깝게 배치할 수 있도록 설치 위치를 조정했습니다.

설치 공간의 구조에 맞춰 몰딩재를 활용한 장비 부착·고정을 진행했습니다. 장비가 들어갈 수 있는 위치뿐 아니라 실제 사용 공간과의 관계를 함께 고려한 작업입니다.

랙 구성과 사전 연결·업데이트·테스트

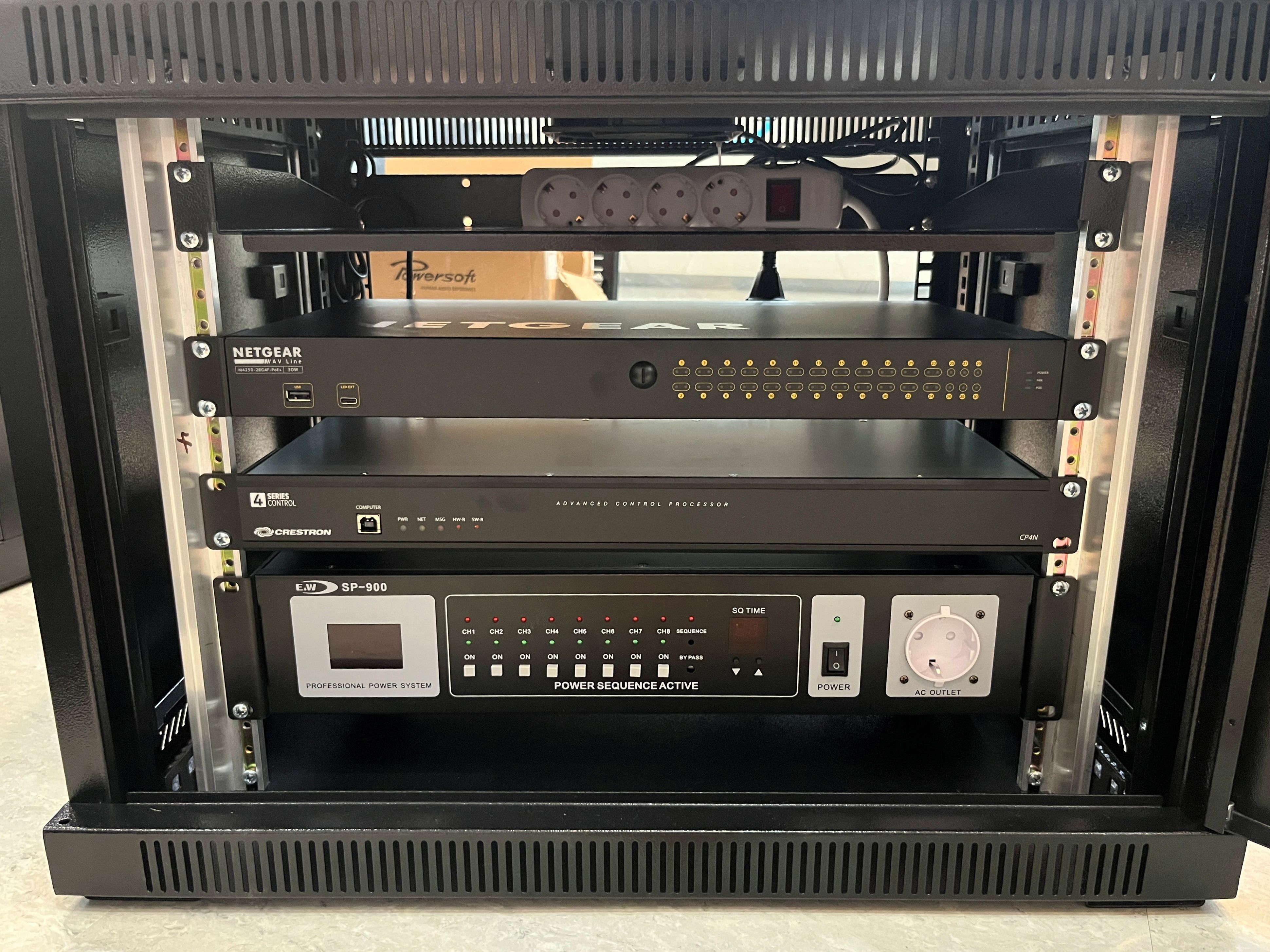

라키아는 CP4N 제어 프로세서와 CEN-SWPOE-26 네트워크 스위치, 순차전원기와 랙을 함께 납품·설치했습니다. 제어·통신 장비와 전원 관리 장비를 랙에 구성해 주요 장비와 연결부를 한곳에서 관리하도록 정리했습니다.

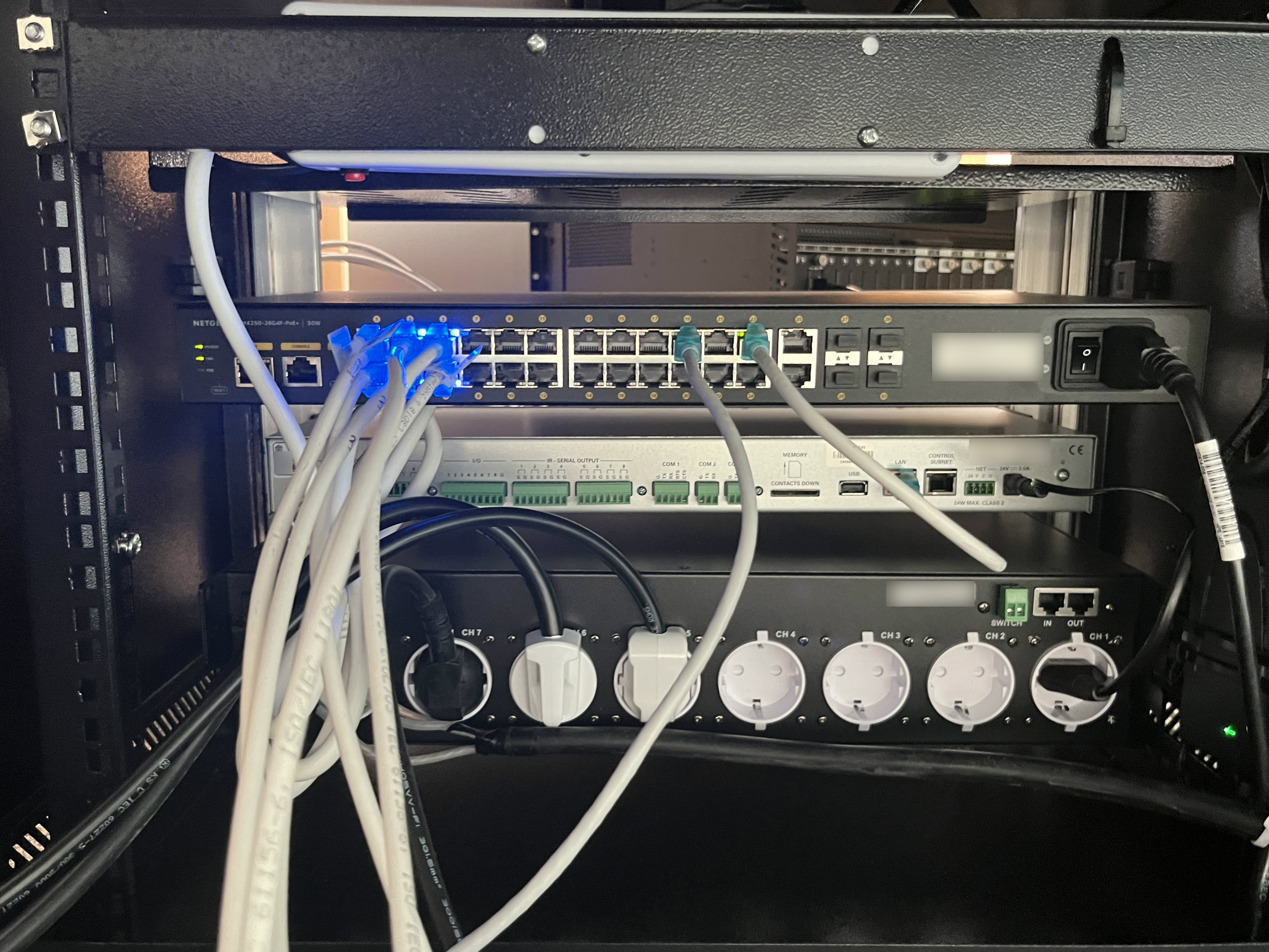

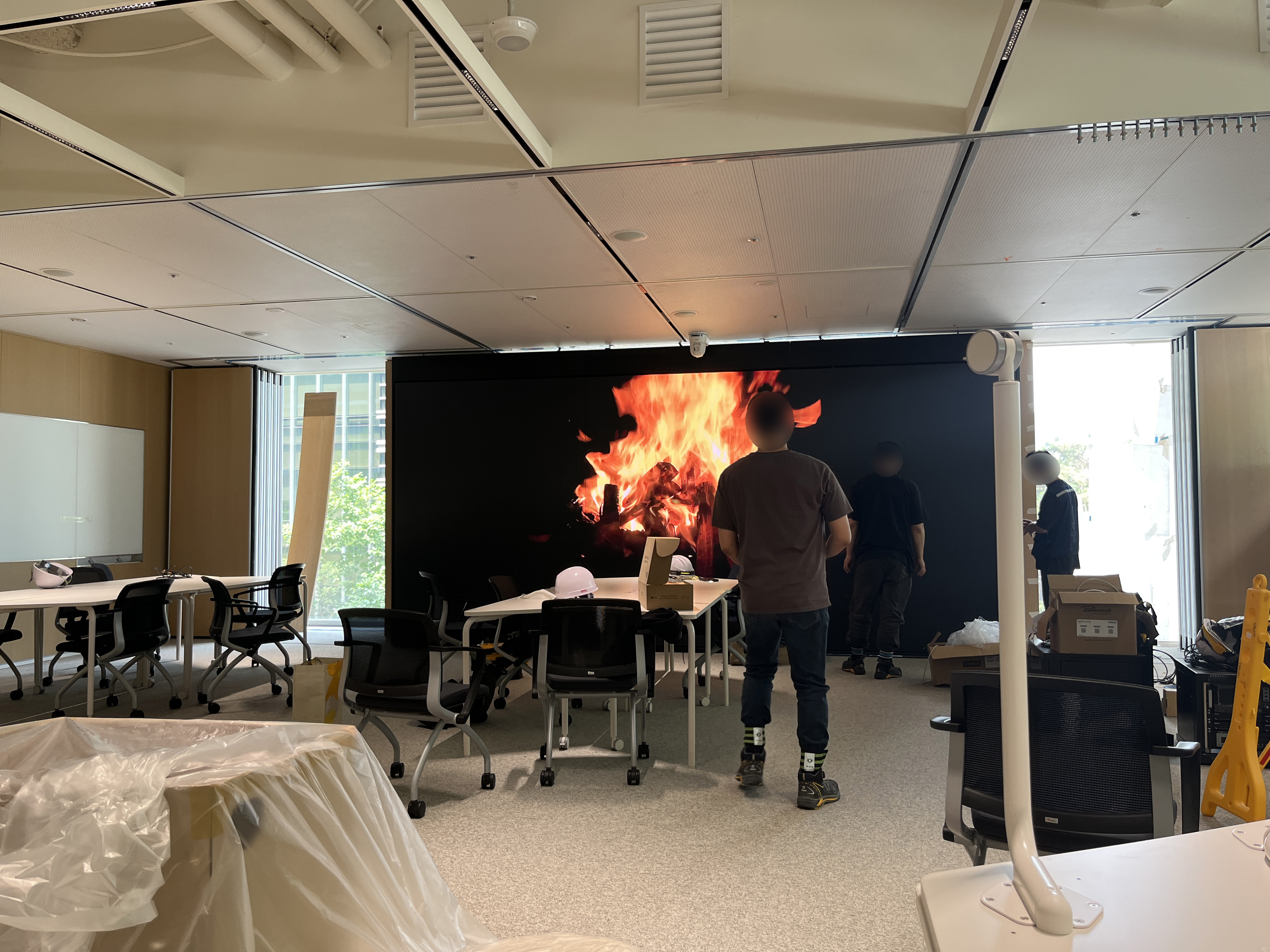

장비는 케이블을 미리 연결한 상태에서 업데이트와 연결 테스트를 진행했습니다. 현장 사진에는 준비 단계의 연결 작업과 NVX 연결 테스트, 실제 화면 출력 테스트 과정이 담겨 있습니다.

터치패널 납품·세팅과 프로그래밍 범위를 구분

Crestron TS-1070-B-S 터치패널 1대를 납품하고 세팅했습니다. 터치패널과 제어 프로세서는 회의실의 영상·운영 기능을 조작하는 시스템의 구성 요소입니다.

이번 프로젝트에서 라키아의 범위는 명시한 장비의 납품·설치·설정 및 연결 테스트이며, 통합제어 화면과 운영 로직의 프로그래밍은 별도 수행 범위입니다. 장비 설치와 프로그램 개발의 담당 범위를 구분해 진행한 프로젝트입니다.

라키아 납품·설치 장비

위 목록이 이번 라키아의 납품·설치 범위입니다. 현장 사진에 함께 보이는 디스플레이·무빙월·음향 장비 등은 이번 수행 목록에 포함하지 않았습니다.
